Java 실행 환경: JVM 메모리 구조의 이해

📌개요

자바 소스 코드를 실행하는 JVM의 메모리 구조를 알아본다. JVM은 자바 프로그램을 실행하기 위한 가상 머신으로, 플랫폼 독립성을 제공하며 메모리 관리, 스레드 동기화, 가비지 컬렉션 등의 기능을 수행한다.

📌내용

Java 소스 실행

자바 소스 코드는 .java 파일로 저장되며, 이를 실행하기 위해 자바 컴파일러 javac가 바이트 코드(Byte code) .class 파일로 변환하게 된다.

바이트 코드는 JVM이 이해할 수 있는 중간 표현으로, 플랫폼 독립성을 제공한다. 바이트 코드로 변환하는 이유는 다음과 같다.

• 보안성: 소스 코드를 직접 노출하지 않고 바이트 코드로 변환함으로써 코드의 내용을 보호할 수 있다.
• 효율성: 컴파일 시 문법 검사와 최적화를 거치므로, 실행 시 추가적인 문법 검사가 필요 없어 시간이 절약된다.
• 플랫폼 독립성: 바이트 코드는 JVM이 설치된 어떤 플랫폼에서든 실행 가능하다.

그러나 이 방식은 소스 코드가 변경될 때마다 컴파일을 하고 실행 시켜야 되기 때문에 초기 빌드 시간이 길어질 수 있다.

컴파일된 .class 파일은 클래스 로더(Class Loader)에 의해 JVM 메모리 영역인 런타임 데이터 영역(Runtime Data Area)로 로드된다.

이후 실행 엔진(Execution Engine)이 바이트 코드를 실행 가능한 기계어로 변환하여 프로그램을 실행한다.

JVM 메모리 구조

JVM은 자바 프로그램을 실행할 때 메모리를 다음과 같은 주요 영역으로 나눠 관리한다. 각 영역은 특정 데이터를 저장하고 스레드 간 공유 여부나 가비지 컬렉션 대상 여부에 따라 역할이 나뉜다.

메모리 영역	설명	특징
메소드 영역 (Method Area)	클래스 정보, 정적 변수, 상수, 메서드 데이터, 바이트 코드 등이 저장됨.	모든 스레드가 공유. JVM 시작 시 생성.
힙 (Heap)	객체와 배열 같은 동적 데이터가 저장됨.	가비지 컬렉션(GC)이 관리. 모든 스레드가 공유.
스택 (Stack)	메서드 호출 시 지역 변수, 매개변수, 호출 정보(리턴 주소 등)가 저장됨.	스레드별 생성. LIFO 구조.
PC 레지스터 (PC Register)	현재 실행 중인 JVM 명령어의 주소를 저장.	스레드별 생성. 매우 빠른 접근.
네이티브 메소드 스택 (Native Method Stack)	네이티브 메서드 호출 시 사용되는 스택. C/C++ 코드 실행 시 활용.	스레드별 생성.

Method Area

JVM이 시작될 때 생성되며, 프로그램 종료 시까지 유지된다. 바이트 코드가 이 영역에 저장된다.

• 저장 데이터:
  • 클래스 정보: 클래스 구조, 메서드, 필드 등의 메타데이터
  • 정적 변수(static): 클래스의 정적 멤버 변수
  • 상수 풀: 문자열 리터럴, final 변수 등
  • 메서드 바이트 코드: 컴파일된 메서드 코드.

Java 8 이후 Metaspace로 대체되었으며, 이는 네이티브 메모리를 사용하여 동적으로 확장 가능하다. 모든 스레드가 공유하므로 동기화가 필요할 수 있다.

Heap

동적으로 생성된 객체와 배열이 저장되는 영역이다. new 키워드로 생성된 모든 인스턴스는 힙에 할당된다.

해당 객체가 소멸되기 전이나 GC(Garbage Collector)가 정리하기 전까지 유지되는 영역으로 쉽게 소멸되는 데이터가 아니다.

• GC의 대상이 되는 공간이며 효율적인 GC를 실행하기 위해서 5가지 영역으로 나뉘게 된다.
  • Young Generation:
    • Eden Space: 새 객체가 처음 생성되는 곳
    • Survivor Spaces(S0, S1): Minor GC 후 살아남은 객체가 이동
  • Old Generation(Tenured): 오래된 객체가 저장됨.
  • Permanent Generation(Java 7까지, 이후 Metaspace로 대체): 클래스 메타데이터 저장
• 힙은 GC의 주요 대상이며, 더 이상 참조되지 않는 객체를 정리하여 메모리를 회수한다.
  • Minor GC: Young Generation에서 발생
  • Major/Full GC: Old Generation과 전체 힙을 대상으로 함

모든 스레드가 공유하므로 동기화가 필요하다.

Stack

각 스레드마다 독리적으로 생성되며, 메서드 호출 시마다 프레임(Frame)이 생성되어 스택에 쌓인다.

• 프레임 구성:
  • 지역 변수 배열: 메서드의 지역 변수와 매개변수
  • 피연산자 스택: 연산 중간 결과 저장
  • 프레임 데이터: 메서드 호출 정보(리턴 주소 등)

메서드 호출이 종료되면 해당 프레임이 스택에서 제거되고, 지역 변수는 소멸된다. 참조형 변수(예: 객체 참조)는 스택에 저장되지만, 실제 객체는 힙에 저장된다.

스레드별로 독립적이므로 동기화가 필요 없다.

PC Register

• 스레드별로 생성되며, 현재 실행 중인 JVM 명령어의 주소를 저장한다.
• JVM이 명령어를 실행할 때 다음에 실행할 명령어 위치를 추적한다.
• 스레드가 실행 중단(예: 컨텍스트 스위칭) 시 현재 상태를 저장하여 재개 시 올바른 위치에서 실행을 계속할 수 있다.

Native Method Stack

• Java가 아닌 네이티브 언어(C, C++ 등)로 작성된 메서드를 실행할 때 사용된다.
• JNI(Native Method Interface)를 통해 호출된 네이티브 메서드의 호출 스택을 관리한다.
• 스레드별로 독립적으로 생성된다.

Execution Engine

클래스 로더가 로드한 바이트 코드를 실행 가능한 기계어로 변환하여 실행한다.

• 구성:
  • Interpreter: 바이트 코드를 한 줄씩 해석하여 실행. 초기 실행 속도는 빠르지만 반복 실행 시 비효율적
  • JIT(Just-In-Time) Compiler: 자주 실행되는 코드를 런타임에 기계어로 컴파일하여 캐싱. 이후 실행 속도가 빨라진다.
  • Garbage Collector: 더 이상 참조되지 않는 객체를 힙에서 제거한다.

힙과 Method Area는 스레드 간 공유되므로 동기화 매커니즘이 필요하다. synchronized 키워드나 Lock 객체를 사용하여 동기화 처리.

Native Method Interface (JNI)

Java 코드와 네이티브 코드(C/C++ 등) 간의 인터페이스를 제공하는 프레임워크. 성능 최적화, 기존 C 라이브러리 활용하는 용도이다.

• Java 코드에서 native 키워드로 선언된 메서드를 호출
• JNI가 해당 네이티브 메서드를 찾아 실행
• 네이티브 메서드는 네이티브 메소드 스택을 사용하여 실행

Native Method Libraries

JNI가 호출하는 네이티브 메서드의 구현체가 포함된 라이브러리.

• .dll (Windows), .so (Linux) 등의 동적 라이브러리 형태로 제공
• JVM은 System.loadLibrary()를 통해 필요한 라이브러리를 로드한다.

Java의 실행과 각 메모리 영역

Java 프로그램의 생명 주기를 단계별로 살펴보며 각 메모리 영역이 어떻게 활용되는지 분석한다.

1. 소스 코드 작성 및 컴파일:
   • .java 파일을 작성하고 javac로 컴파일하여 .class 파일(바이트 코드) 생성.
   • 바이트 코드는 플랫폼 독립적이며, JVM이 이해할 수 있는 중간 언어.
2. Class Loading:
   • Class Loader가 .class 파일을 읽어 Method Area에 클래스 정보(메타 데이터, 바이트 코드 등)를 로드한다.
   • 정적 변수(static)도 Method area에 할당한다.
3. 프로그램 실행:
   • Execution Engine이 바이트 코드를 해석/컴파일하여 실행한다.
   • main 메서드 호출 시 스레드가 생성되고, 해당 스레드의 Stack에 main 메서드 프레임이 생성된다.
   • PC Register는 현재 실행 중인 명령어 주소를 추적한다.
4. 객체 생성:
   • new 키워드로 객체를 생성하면 Heap에 객체가 할당된다.
   • 객체 참조는 Stack의 지역 변수로 저장된다.
5. 메서드 호출:
   • 메서드 호출 시 새로운 프레임이 Stack에 추가된다.
   • 지역 변수와 매개변수는 프레임 내에 저장된다.
   • 메서드 종료 시 프레임이 제거되고 지역 변수는 소멸된다.
6. 스레드 동기화:
   • 여러 스레드가 Heap 또는 Method Area에 데이터를 공유할 경우 동기화 필요
   • 예: synchronized 블록을 사용하여 공유 자원에 대한 접근 제어.
7. 가비지 컬렉션:
   • 더 이상 참조되지 않는 객체를 Heap에서 제거한다.
   • Young Generation에서 자주 발생하는 Minor GC와 전체 힙을 대상으로 하는 Full GC로 나뉜다.
8. 네이티브 메서드 호출:
   • native 메서드 호출 시 JNI를 통해 네이티브 코드를 실행한다.
   • Native Method Stack에 호출 정보 저장
   • Native Method Libraries에서 해당 메서드 구현체 실행

효율적인 메모리 관리 전략

1. Heap 메모리 최적화:
   • 불필요한 객체 생성을 최조화
   • 객체 풀(Object Pool)을 사용하여 자주 생성/소멸되는 객체 재사용.
   • 적절한 GC 튜닝(예: -Xms, -Xmx로 초기/최대 힙 크기 설정)
2. Stack 메모리 관리:
   • 깊은 재귀 호출을 피하여 StackOverflowError 방지
   • 지역 변수 사용을 최소화하고, 불필요한 변수 선언 줄이기
3. Method Area 관리:
   • 클래스 로딩 최소화: 불필요한 클래스 로딩 방지
   • Metaspace 크기 조정 (예: -XX:MaxMetaspaceSize 옵션)
4. 가비지 컬렉션 최적화:
   • Young/Old Generation 크기 조정
   • 적절한 GC 알고리즘 선택 (예: G1GC, CMS)
   • 메모리 누수 방지: 강한 참조(Strong Reference) 대신 약한 참조(Weak Reference) 사용
5. 네이티브 메모리 관리:
   • 네이티브 메서드 호출 시 메모리 누수 주의
   • JNI로 할당된 네이티브 메모리를 적절히 해제

📌Java 실행 예제

Native Method Libraries Native Method Libraries는 JDK에 포함된 기본 라이브러리가 아니라 사용자가 별도로 작성하거나 서드파티 라이브러리로 제공 받아야 하는 네이티브 라이브러리다.

프로젝트 생성

Windows에서 Gradle, Java 17, Groovy 프로젝트 생성 후 테스트할 예정이다. com.java.JVMMemoryExample 클래스를 생성한다.

import java.util.ArrayList;
import java.util.List;

public class JVMMemoryExample {
    // 정적 변수: Method Area에 저장됨
    private static int staticCounter = 0;

    // 인스턴스 변수: Heap에 저장됨 (객체가 생성될 때)
    private String message;

    public JVMMemoryExample(String message) {
        this.message = message;
    }

    // 메서드: Method Area에 바이트 코드로 저장됨
    public synchronized void incrementCounter() {
        // 지역 변수: Stack에 저장됨
        int localVar = 10;
        // 동기화: Heap/Method Area의 공유 자원(staticCounter)에 접근
        staticCounter += localVar;
        System.out.println(Thread.currentThread().getName() + " - Counter: " + staticCounter);
    }

    // 네이티브 메서드 선언: JNI를 통해 호출
    public native void callNativeMethod();

    // 네이티브 라이브러리 로드: Native Method Libraries에서 로드
    static {
        System.loadLibrary("NativeLib");
    }

    public static void main(String[] args) {
        System.out.println("프로그램 시작 - VisualVM 연결을 위해 15초 대기...");
        sleep(15000); // VisualVM 연결 시간 확보

        System.out.println("1. 객체 생성 단계 시작 (5초 간격)");
        List<JVMMemoryExample> examples = new ArrayList<>();
        for (int i = 0; i < 83; i++) {
            examples.add(new JVMMemoryExample("Object-" + i));
            if (i % 20 == 0) { // 20개마다 일시 정지
                System.out.println("  생성된 객체: " + (i+1) + "개, 5초 대기...");
                sleep(5000);
            }
        }

        System.out.println("2. 개별 객체 생성 및 스레드 시작 (10초 대기)");
        JVMMemoryExample example1 = new JVMMemoryExample("Hello");
        JVMMemoryExample example2 = new JVMMemoryExample("World");
        sleep(5000); // 객체 생성 후 대기

        JVMMemoryExample finalExample = example1;
        Thread t1 = new Thread(finalExample::incrementCounter, "Thread-1");

        JVMMemoryExample finalExample1 = example2;
        Thread t2 = new Thread(finalExample1::incrementCounter, "Thread-2");

        t1.start();
        t2.start();

        try {
            t1.join();
            t2.join();
        } catch (InterruptedException e) {
            e.printStackTrace();
        }

        System.out.println("3. 네이티브 메서드 호출 전 10초 대기...");
        sleep(10000);

        System.out.println("4. 네이티브 메서드 호출");
        example1.callNativeMethod();
        sleep(5000); // 네이티브 호출 후 대기

        System.out.println("5. 참조 해제 및 GC 호출 단계");
        System.out.println("  example1, example2 참조 해제 (5초 대기)");
        example1 = null;
        example2 = null;
        sleep(5000);

        System.out.println("  첫 번째 GC 호출");
        System.gc();
        sleep(10000); // GC 후 메모리 변화 관찰

        System.out.println("  examples 리스트 클리어 (5초 대기)");
        examples.clear();
        sleep(5000);

        System.out.println("  두 번째 GC 호출");
        System.gc();
        sleep(10000); // GC 후 메모리 변화 관찰

        System.out.println("6. 프로그램 종료 대기 (30초)");
        sleep(30000);
    }

    private static void sleep(long millis) {
        try {
            Thread.sleep(millis);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }
    }
}

NativeLib 생성

NativeLib을 생성해서 라이브러리까지 테스트한다. 이는 JNI(Java Native Interface)를 사용하여 C/C++ 코드를 작성하고, 이를 동적 라이브러리 (.dll, .so, .dylib)로 컴파일 하는 과정을 포함한다.

네이티브 메서드 헤더 파일 생성

1. JVMMemoryExample 클래스를 컴파일한다.

javac JVMMemoryExample.java

# 컴파일부터 인코딩 오류... 파일은 UTF-8, javac는 기본 ms-949
# 인코딩 옵션 추가해서 테스트
javac -encoding UTF-8 JVMMemoryExample.java

1. javac -h 명령어로 헤더 파일을 생성

javac -h . JVMMemoryExample.java

# 인코딩...
javac -encoding UTF-8 -h . JVMMemoryExample.java

# JVMMemoryExample.h 라는 파일이 생성된다. 내용은 아래와 같은 파일이 만들어진다.
# JNIEXPORT void JNICALL Java_JVMMemoryExample_callNativeMethod(JNIEnv *, jobject);

C 코드 작성

NativeLib.c 파일을 생성하고 네이티브 메서드를 구현한다.

#include <jni.h>
#include <stdio.h>
#include "JVMMemoryExample.h"

JNIEXPORT void JNICALL Java_JVMMemoryExample_callNativeMethod(JNIEnv *env, jobject obj) {
    printf("네이티브 메서드가 호출되었습니다!\n");
}

동적 라이브러리 컴파일

MinGW를 사용한다. Java 환경 변수는 설정됐다고 가정한다.

gcc 컴파일러를 사용하기 위해 SourceForge에서 MinGW-w64 바이너리 배포판을 다운로드 받아 C:\mingw-w64 폴더 아래에 배치하고 환경 변수를 등록했다.

C:\mingw-w64\
	mingw64\
		bin\ <- gcc.exe, g++.exe 등이 포함됨
		include\
		lib\
		...

환경 변수 등록 후 gcc 버전 확인

gcc --version

# gcc (x86_64-posix-seh-rev0, Built by MinGW-W64 project) 8.1.0
# Copyright (C) 2018 Free Software Foundation, Inc.

이후 컴파일 명령어 실행하면 NativeLib.dll 파일이 생성된다.

gcc -I"%JAVA_HOME%\include" -I"%JAVA_HOME%\include\win32" -shared -o NativeLib.dll NativeLib.c

라이브러리 경로 설정

생성된 NativeLib.dll을 java.library.path에 추가하거나 IntelliJ에서 실행 시 경로를 지정한다. Run > Edit Configurations > VM options에 추가해서 실행한다.

-Djava.library.path=NativeLib_파일_경로
# 예: -Djava.library.path=C:\libs

실행 결과

일반적인 실행 결과

Thread-1 - Counter: 10
Thread-2 - Counter: 20
네이티브 메서드가 호출되었습니다!

BUILD SUCCESSFUL in 444ms

이 실행을 통해 JVM 메모리 구조를 확인하기 위해선 VisualVM, JConsole 또는 JVM 로그 옵션 -XLog:gc를 사용할 수 있다.

VisualVM으로 JVM 메모리 구조 확인

뭔가 이름부터 눈으로 확인하기 좋을 것 같아서 JDK에 포함되어 있는 강력한 모니터링 도구 VisualVM으로 JVM의 메모리 사용량, 스레드 상태, GC 동작 등을 확인한다.

JDK 설치 경로에서 jvisualvm.exe이 있다면 실행한다. 없다면 직접 VisualVM을 다운로드 받는다.

• OpenJDK를 사용하고 있고 jvisualvm.exe가 포함되지 않은 배포판인 듯.
• https://visualvm.github.io/download.html 직접 VisualVM을 다운로드 받았다.
• 독립적으로 실행 가능해서 별도 위치에 배치한 후 visualvm_2110\bin\visualvm.exe를 실행했다.

실행 후 자동으로 JDK가 감지되지만 직접 JDK를 지정하여 VisualVM을 실행할 수 있다.

# VisualVM이 설치된 디렉토리로 이동한 후 JDK 경로를 지정하여 VisualVM을 실행
# 예시 경로이므로 실제 경로를 사용한다.
visualvm.exe --jdkhome "C:\Program Files\java\openlogic-openjdk-17.0.14+7-windows-x64"

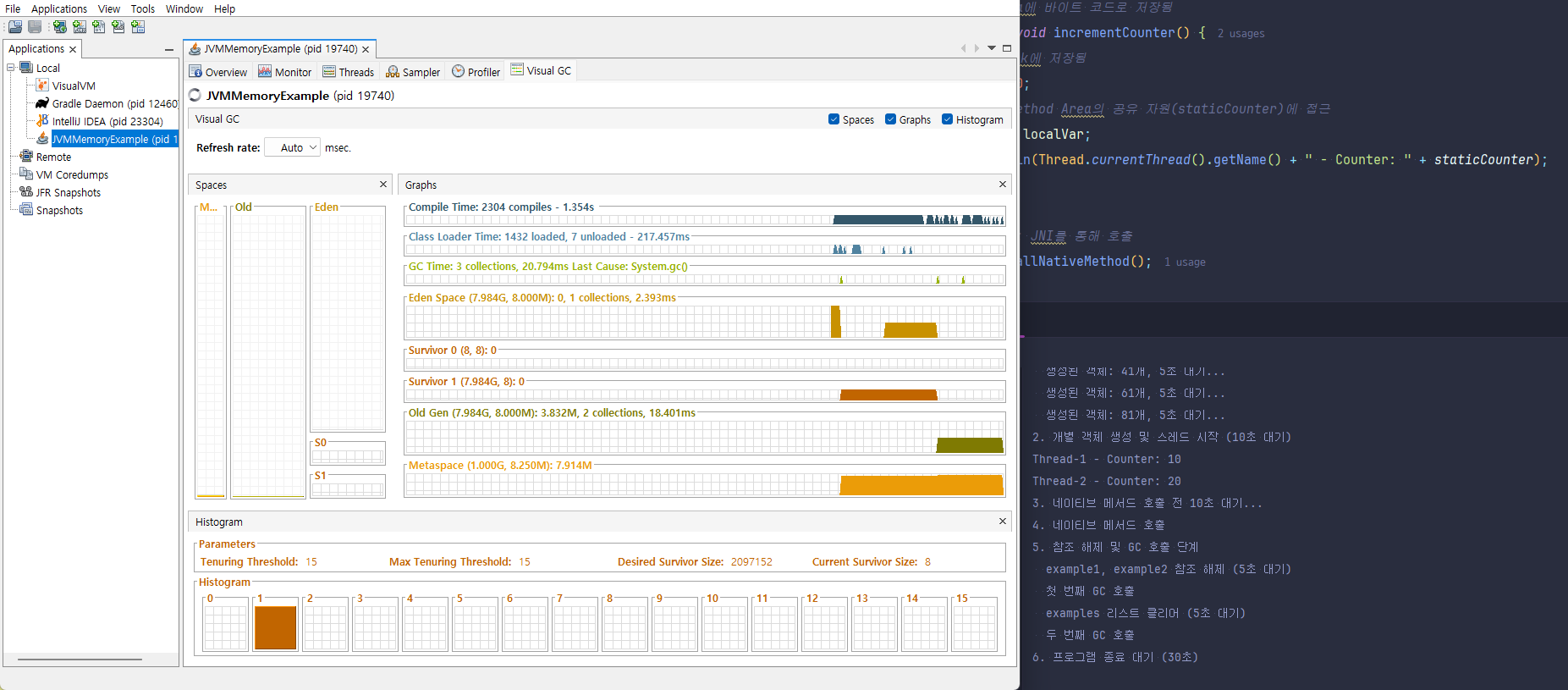

실행 후 좌측 패널에서 JVMMemoryExample을 확인할 수 있고 각 탭에서 필요한 정보를 찾아 확인해볼 수 있다.

실행 예제를 테스트하기 위해 VisualVM의 상단 툴바에서 Tools > Plugins > Available Plugins을 보면 Visual GC가 있다. 이걸 설치하고 확인해본다.

🎯결론

JVM의 메모리 구조를 이해하고 프로그램이 실행될 때 시각적으로 확인해볼 수 있었다. VisualVM은 다시 한 번 다뤄야겠다.

⚙️EndNote

Garbage Collector

가비지 컬렉터 GC는 더 이상 참조되지 않는 객체를 힙에서 제거하여 메모리를 회수하는 역할을 갖는다.

종류

• Serial GC: 단일 스레드로 GC 수행. 소규모 애플리케이션에 적합
• Parallel GC: 여러 스레드로 GC 수행. 처리량 중점
• CMS (Concurrent Mark-Sweep): 애플리케이션 스레드와 동시에 실행. 낮은 지연 시간 중점
• G1GC: 대규모 힙에서 효율적인 GC. Java 9부터 기본 GC.

동작

1. Mark: 더 이상 참조되지 않는 객체 식별
2. Sweep: 식별된 객체 제거
3. Compact (일부 GC): 메모리 조각화 방지

최적화 팁

• GC 로그 분석 (-Xlog:gc 옵션)
• 애플리케이션 특성에 맞는 GC 선택
• 불필요한 객체 생성 방지
